Schmutzfänger/Schlammabscheider Caleffi XF

Die verschiedenen Komponenten und Bauteile einer Wärmepumpenanlage sind der verschleißenden Wirkung der im Wärmeträgermedium enthaltenen Verunreinigungen ausgesetzt. Wenn sie nicht abgeschieden werden, können sie den Betrieb des Wärmepumpensystems, schon bei der Inbetriebnahme, beeinträchtigen. Dieses Problem darf nicht unterschätzt werden, denn die Hersteller von Wärmeerzeugern können Garantieleistungen verweigern, sollte ihr Produkt nicht schon von Anfang an durch eine Reinigungslösung geschützt sein. Das ist aber nur eine Funktion des neuen Schmutzfängers/Schlammabscheiders Caleffi XF, der speziell für hohe Volumenströme ausgelegt ist.

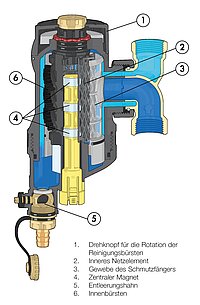

Die Reinigungswirkung der Armatur basiert auf drei Stufen: doppelte Filterwirkung dank zwei radial angeordneter Trenngewebe, ein zentraler Magnet und ein Schmutzfänger im Auslass.

In waagrechten oder senkrechten Rohrleitungen installierbar

Der Schmutzfänger/Schlammabscheider Caleffi XF ist schwenkbar, um die Installation sowohl an vertikalen als auch an horizontalen Rohren zu ermöglichen.

Bei beiden Konfigurationen bleiben die funktionellen und fluiddynamischen Eigenschaften unverändert.

Entlüftung

Die sich im oberen Teil des Gehäuses angesammelte Luft kann durch Abschrauben des oberen Verschlusses mit einem Schraubenzieher oder einem Flügelschlüssel abgelassen werden.

Die Armatur gibt es in verschiedenen Versionen

• CALEFFI XF mit Gewindeanschlüssen Dimensionen DN 20 (3/4” IG), DN 25 (1”IG) und DN 32 (1 1/4”IG)
• CALEFFI XF mit Klemmringanschlüssen für Kupferrohr Dimensionen DN 20 (Ø 22 mm) und DN 25 (Ø 28 mm)
• CALEFFI XF mit Gewindeanschlüssen und Bypass Dimensionen DN 40 (1 1/2” IG) und DN 50 (2” IG)
• Technische Daten aller Versionen: Betriebsmedien Wasser und Glykollösungen (bis max. Glykolgehalt 30 %). Maximaler Betriebsdruck 3 bar. Betriebstemperaturbereich 0–90 °C.

Ein kurzes Video finden Sie hier.
