HERZ Differenzdruckregler

Die kontinuierliche Anpassung des notwendigen Differenzdrucks einer Anlage ist in der Gebäudetechnik von entscheidender Bedeutung, um sicherzustellen, dass Heiz- oder Kühlsysteme ordnungs- gemäß funktionieren. Mit statischen Armaturen kann nur für einen einzigen Betriebszustand (üblicherweise Vollast-Betrieb) optimal gesorgt werden. Die überwiegende Betriebszeit einer Anlage fällt jedoch normalerweise in den Teillastbereich. Dies bedeutet permanente Druck- und Durchflussänderungen in der Anlage. Ist der Differenzdruck zu hoch, kann dies zu einem übermäßigen Energie- verbrauch und Überhitzung führen. Auf der anderen Seite führt ein niedriger Differenzdruck zu einer unzureichenden Erwärmung oder Kühlung der Räume. Dynamische Differenzdruckregler spielen hierbei eine wichtige Rolle. Sie stellen sicher, dass die gewünschten Temperaturen in den verschiedenen Räumen eines Gebäudes erreicht werden, indem sie selbständig auf sich ändernde Durchfluss- und Druckverhältnisse reagieren. Somit läuft das System effizient und ausgewogen.

1. Automatische Regelung

Differenzdruckregler regeln den Druckunterschied zwischen dem Vor- und Rücklauf eines Systems, indem sie den Durchfluss des Heizungs- oder Kühlmediums in einer Anlage mit dem richtigen Druck anpassen. Schließt man ein Thermostatventil am Heizkörper, fehlt ein Widerstand im System, wodurch andere Anlagenteile mehr Durchfluss erhalten. Der Differenzdruckregler reagiert automatisch auf diese Veränderungen und öffnet bzw. schließt sich je nach Anlagensituation. Somit werden alle Anlagenteile jederzeit mit der gerade erforderlichen Energiemenge versorgt.

2. Effizienzsteigerung

Durch die automatische Anpassung des Differenzdrucks und somit des Durchflusses in der Anlage wird eine Über- oder Unterversorgung von Anlagenteilen verhindert. Dies gewährleistet einen energieeffizienten Betrieb und führt zu einergeringeren Umweltauswirkung.

3. Hydraulischer Abgleich

Differenzdruckregler spielen auch beim hydraulischen Abgleich eine wesentliche Rolle. Der hydraulische Abgleich ist ein Verfahren, bei dem der Durchfluss vom Heiz- oder Kühlwasser in den verschiedenen Teilen einer Anlage so angepasst wird, dass jeder Raum bzw. Bereich die erforderliche Menge an Wärme bzw. Kälte erhält. Dies geschieht durch die Einstellung des Differenzdrucks. Differenzdruckregler sorgen dafür, dass der richtige Druckunterschied aufrechterhalten wird, um den erforderlichen Durchfluss in der Anlage sicherzustellen.

4. Energie- und Kosteneinsparung

Durch die Verwendung von Differenzdruckreglern und die damit verbundene Gewährleistung des hydraulischen Abgleichs kann der Energieverbrauch in Heizungs- und Kühlsystemen erheblich reduziert werden. Dies führt zu geringeren Betriebskosten.

5. Komfort

Ein zu hoher Differenzdruck in der Anlage kann zu Geräuschbildung in Rohren und Armaturen führen. Durch den Einsatz von Differenzdruckreglern wird verhindert, dass das Heizmedium mit zu hoher Geschwindigkeit durch die Rohre strömt und beugt der Geräuschbildung vor. Zudem führt eine gleichmäßige Wärmeverteilung in einer Anlage zu zufriedenen Kunden, da alle Bewohner in allen Räumen die gewünschte Raumtemperatur erhalten.

HERZ bietet eine große Produktvielfalt an dynamischen Differenzdruckreglern. Es gibt Typen mit einstellbarem Differenzdruckbereich, mit fix eingestelltem Differenzdrucksollwert sowie Ausführungen mit Anschlussgewinde für Antriebe.

VERFÜGBAR

Bestellnr.: F 4007 XX

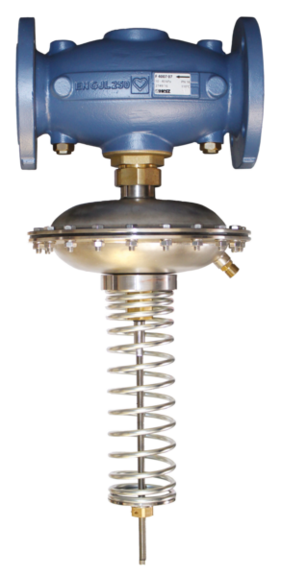

HERZ Differenzdruckregler in Flanschausführung DN 65 - DN 200

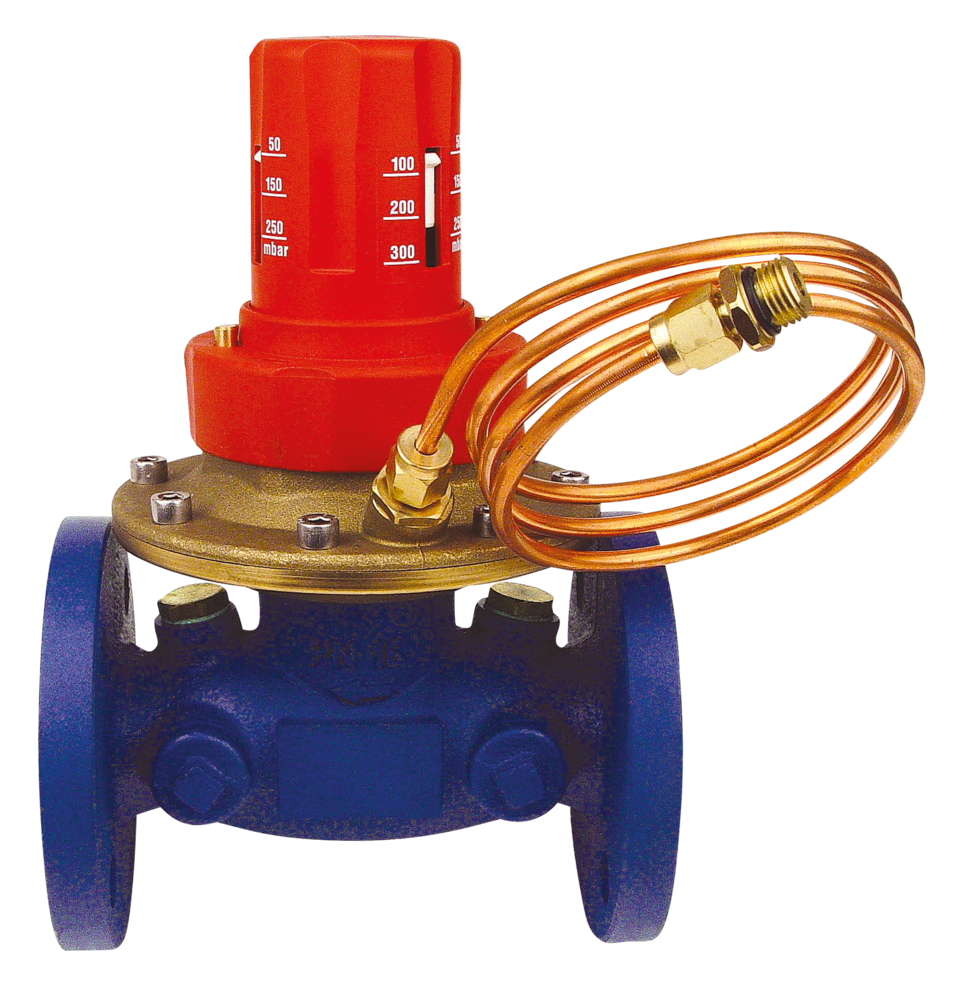

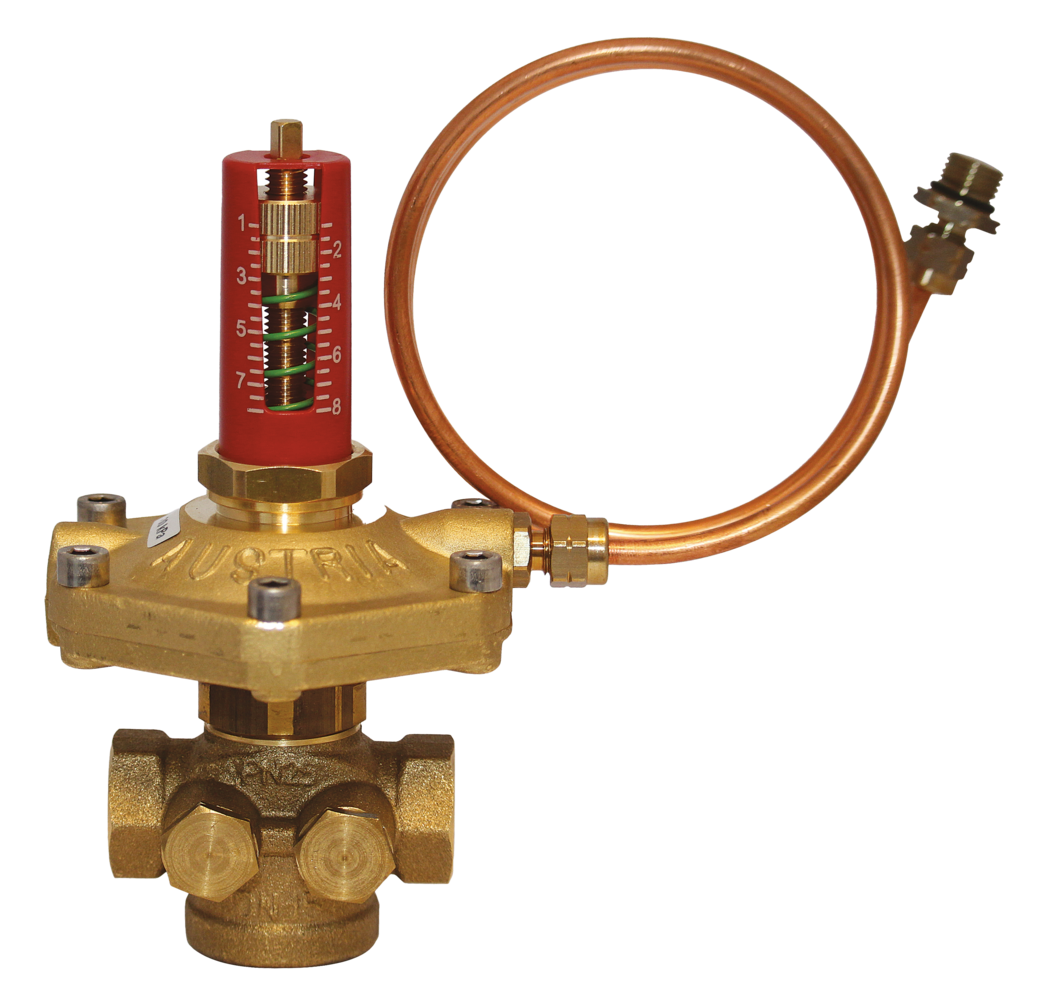

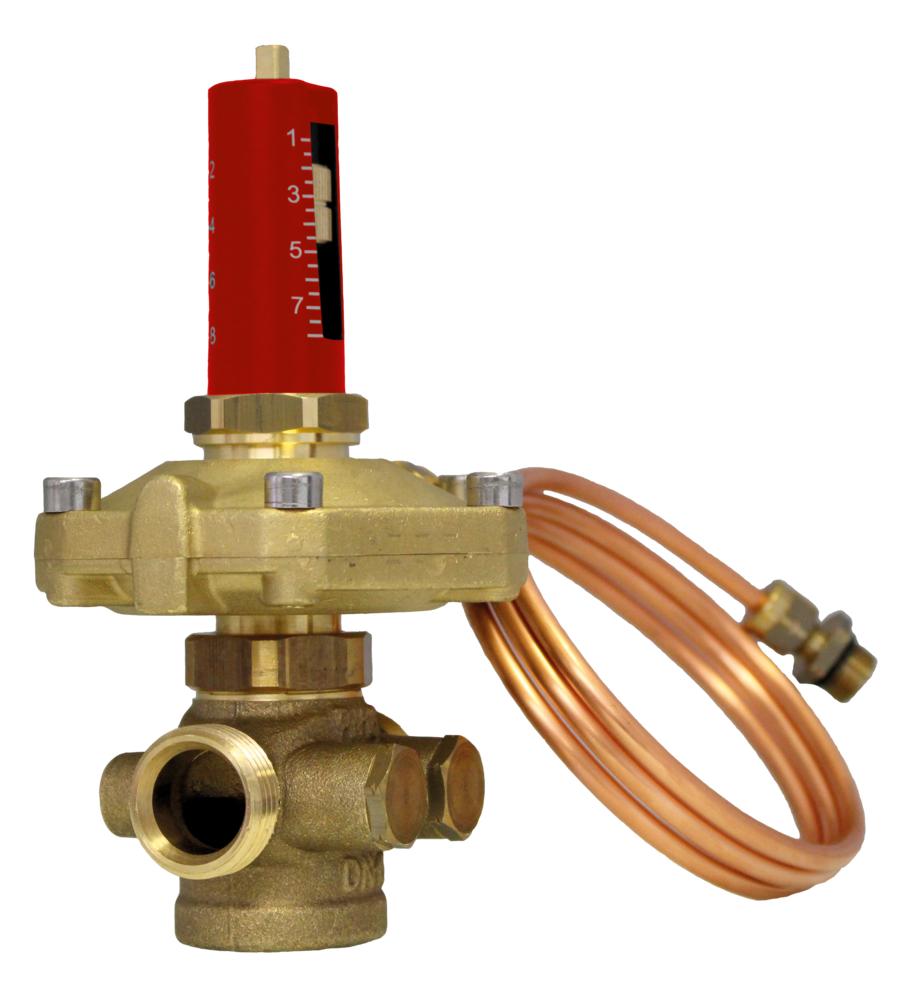

HERZ Differenzdruckregler mit einstellbarem Sollwert VERFÜGBAR

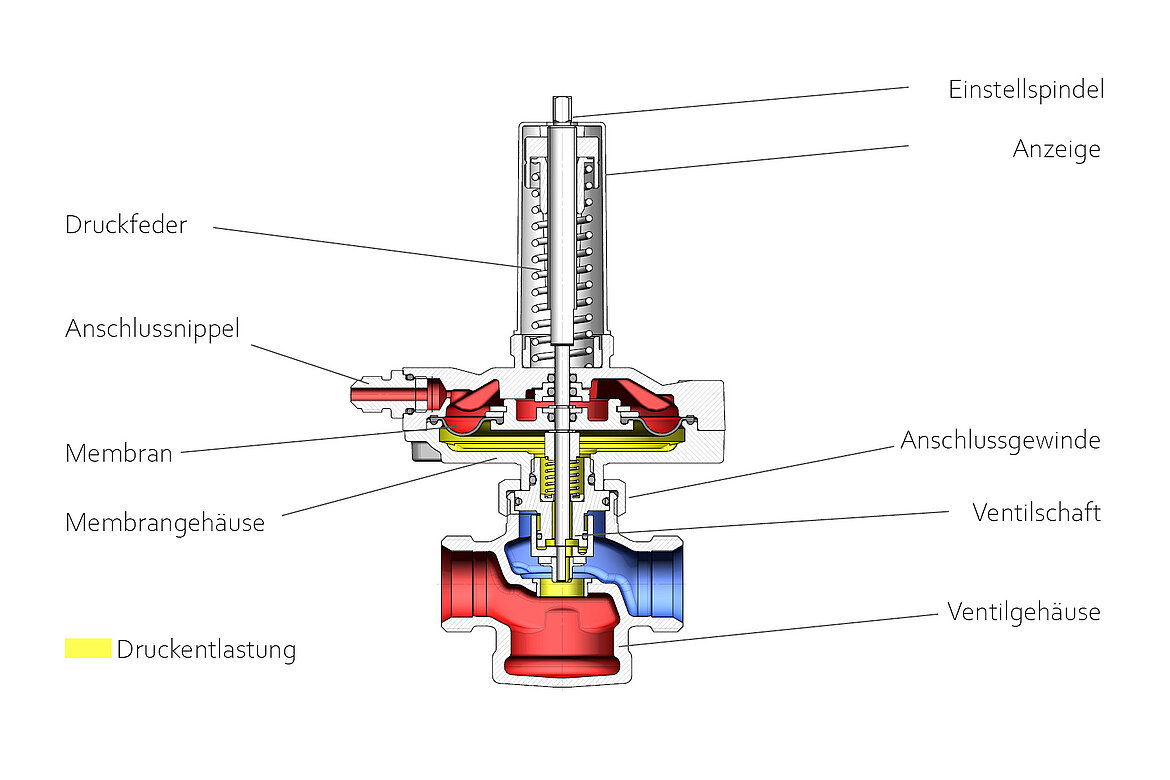

HERZ Differenzdruckregler mit einstellbarem Sollwert können auf den gewünschten bzw. erforder- lichen Sollwert durch einfache Bedienung justiert werden. Alle Differenzdruckregler werden mit der Impulsleitung geliefert.

• Kompaktes, effektives Ventil mit Druckentlastung
• Einfache, ablesbare Voreinstellung
• Geschraubt DN 15 - DN 50, Geflanscht DN 25 - DN 200 Gewindemuffe oder Außengewinde
• Regelbereiche zw. 5 - 150 kPa

Max. Betriebstemperatur: 130 °C (bis DN 32), 110 °C (ab DN 40)
Max. Betriebsdruck:        16 bar (bei Innengewinde, geschraubt und geflanscht), 25 bar (bei Außengewinde, geschraubt)

HERZ Differenzdruckregler mit fix eingestelltem Sollwert  VERFÜGBAR

HERZ bietet bei Differenzdruckregler mit fix eingestelltem Sollwert drei Varianten:

HERZ Differenzdruckregler FIX:

Der fix eingestellte Sollwert auf 23 kPa erleichtert die Installation und Inbetriebnahme erheblich, da keine zusätzliche Feinjustierung erforderlich ist. Das Produkt ist geschraubt oder geflanscht von DN 15 - DN 80 erhältlich.

Max. Betriebstemperatur: 130 °C (bis DN 32) bzw. 110 °C (ab DN 40)
Max. Betriebsdruck: 16 bar / 25 bar

HERZ Differenzdruckregler FIX TS:

Wenn das Ventil des Differenzdruckreglers als Zonenventil eingesetzt werden soll oder wenn eine Begrenzung des Durchflusses von außerhalb des Kreises erwünscht ist, eignet sich nichts besser als HERZ Differenzdruckregler FIX TS. Das Produkt kann mit einem Stellantrieb ausgestattet werden, um als Zonenventil oder zur Steuerung des Durchflusses durch den Kreis verwendet zu werden.HERZ Differenzdruckregler FIX TS ist in geschraubter Ausführung von DN 15 - DN 50 mit fix eingestelltem Sollwert auf 23 kPa oder 50 kPa erhältlich.

Max. Betriebstemperatur: 130 °C (bis DN 32) bzw. 110 °C (ab DN 40)
Max. Betriebsdruck: 16 bar / 25 bar

HERZ Differenzdruckregler FIX WE:

Das ausgezeichnete Regelverhalten des 4007 Differenzdruckreglers hat sich durch die Freigabe als “Klasse A” Produkt von Wien Energie erwiesen. Der Differenzdruck-Sollwert ist bei den WE Versionen fix auf 23 kPa eingestellt. Das Produkt ist in geschraubter Ausführung von DN 15 - DN 80 erhältlich. Max. Betriebstemperatur: 95 °C

Max. Betriebsdruck: 10 bar
