AFRISO: Befüllen, spülen, filtern und Durchfluss prüfen! Schlanke und äußerst flexible Servicearmatur für Wärmepumpenanlagen spart wertvolle Arbeitszeit.
Im Lebenszyklus von Heizungsanlagen gibt es immer wieder Situationen, in denen schnell eine Reparatur, ein Service oder regelmäßig eine Wartung durchzuführen ist. Gut, wer von Anfang an mit einer einfach zugänglichen und cleveren Servicearmatur vorgesorgt hat!
Viele Funktionen in einer Baugruppe vereint

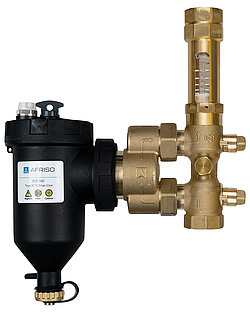

Die neue Baugruppe AHS vereint Abscheider, Filter, Befüll-/Spüleinrichtung, Absperrorgane, Durchflussmesser und optionale Wärmedämmung als äußerst kompakte Lösung für vielfältige Einsatzzwecke.
Erstinstallation oder Wartung der Anlage

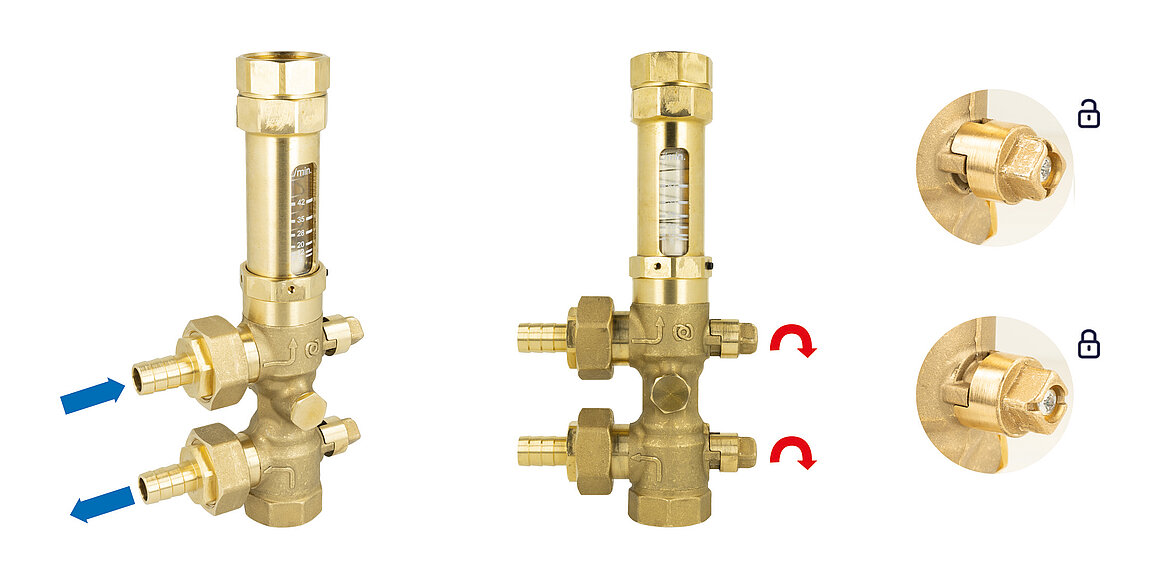

Bei der Installation oder Wartung kann die Kombination zum Spülen und Befüllen der Anlage verwendet werden. Dabei werden anstelle des Abscheiders die mitgelieferten Schlauchanschlüsse aufgeschraubt. Dank integrierter Kugelhähne können beide Anschlüsse zu Umbau, Rückbau und Reinigung sicher verschlossen werden.
Effektive Partikelabscheidung im laufenden Betrieb

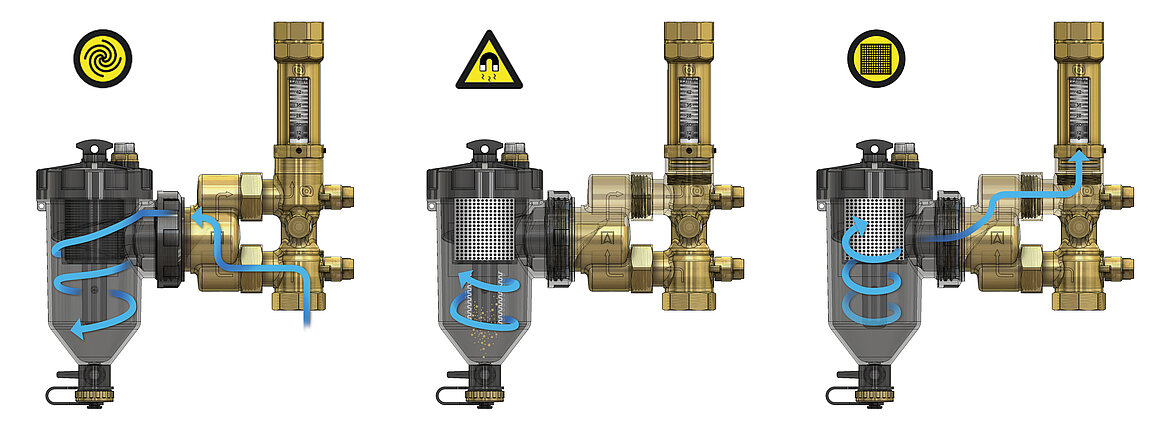

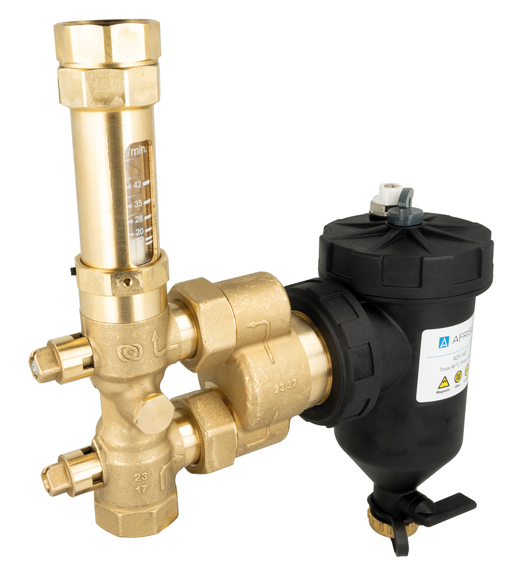

Im laufenden Betrieb sorgt bei AHS 560 der Magnet-Schlammabscheider ADS 160 mit starkem Neodym-Magnet und mehrstufiger Filtration für eine effektive Abscheidung von Magnetit und Verschmutzungen. Zuerst strömt das Systemwasser in spiralförmiger Bewegung über einen Zyklonfilter. Im zweiten Schritt findet die Magnetabscheidung statt. Hierbei zieht ein 14.000-Gs-starker Neodym-Magnet sämtliche metallischen
Partikel an. Abschließend erfolgt mittels 500-μm- bzw. 800-μm-Edelstahlfilter die Feinfilterung. Alle Verschmutzungen und Partikel können dann bequem über den Ablasshahn am Boden der Filterkammer abgelassen werden.
Wichtige Anlagenparameter auf einen Blick
Eine schnelle Sichtkontrolle oder Überwachung der Erstbefüllung ermöglicht der Durchflussmesser und zur Kontrolle des Anlagendrucks kann ein optionales Manometer je nach Einbaulage von beiden Seiten montiert werden.
Ihre Vorteile mit AHS auf einen Blick:
- Kompakte Befüll- und Spüleinrichtung inklusive Schlauchanschlussverschraubungen
- Effektive Partikelabscheidung über Magnetschlammabscheider (AHS 560)

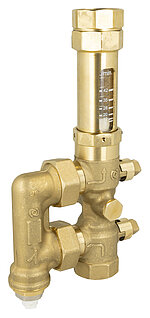

oder Schmutzfilter mit Edelstahlsieb (AHS 500)
- Integrierte Absperrventile für schnellen Umbau
- Großer Durchflussanzeigebereich: 5–42 l/min
- Optionale Wärmedämmung
